Блок питания Corsair TX750W
20:21
Corsair TX750W

Компания Corsair Memory, сравнительно недавно появившаяся на рынке блоков питания, продолжает расширять ассортимент своей продукции, и сегодня мы знакомимся с 750 Вт моделью компании из нового семейства TX.

Corsair Logo.jpg В прошлом году мы опубликовали первый обзор блока питания производства Corsair, им стал Corsair HX620W. В отличие от рассмотренного ранее семейства HX новые блоки питания серии TX не обладают модульным дизайном кабельной системы, однако также оснащены активным PFC и сертифицированы по стандарту ATX 12V 2.2. В дополнение к этому, семейство Corsair TX обладает интересной особенностью дизайна – единой шиной питания 12В, в отличие от двух-, трех- и четырех-шинных решений большинства современных БП этого класса. Наконец, семейство Corsair TX сертифицировано по стандарту 80 PLUS (КПД не менее 80% при нагрузке в диапазоне 20% - 100% от номинального), в отличие от серии Corsair HX.

В настоящее время в семейство блоков питания Corsair TX входят модели мощностью 650 и 750 Вт, ключевые отличия между которыми заключаются в различных предельных токовых нагрузках основных каналов питания, а также в немного различающихся габаритах.

Среди других ключевых характеристик моделей Corsair TX750W/TX650W также стоит упомянуть:

  • Малошумящий 140-мм (120 мм у TX650W) вентилятор на двойном шариковом подшипнике с регулировкой скорости вращения в зависимости от температуры
  • КПД не менее 80% в диапазоне нагрузок 20%, 50% и 100% с меньшим тепловыделением и меньшим расходом электроэнергии
  • Активная коррекция коэффициента мощности (PFC) при значении коэффициента мощности 99%
  • Универсальное напряжение питающей сети с диапазоном 90-264 В
  • Отдельная единая шина +12В
  • Защита по перенапряжению, выбросам тока и мощности, защита от пониженного напряжения и защита от короткого замыкания
  • Высококачественные японские конденсаторы
  • Удлиненные кабели в изоляции на всю длину с возможностью монтажа в любых полноразмерных вертикальных шасси
  • Среднее время наработки на отказ: 100 тыс. часов.
  • 5-летняя ограниченная гарантия и доступ к клиентской службе и службе технической поддержки Corsair

Сводные технические характеристики блока питания Corsair TX750W, заявленные производителем, приведены в таблице ниже:

Характеристики блока питания Corsair TX750W
Паспортная мощность 750 Вт
ВыключениеВыключатель
Авто (логика ATX)
Система охлаждения Вентилятор: 140 мм с двумя шариковыми подшипниками
Входные параметры 90 - 264В; 5-10А; 47-63 Гц
Соответствие стандартам ATX 12V 2.2, 80PLUS, RoHS, WEEE, EMC
Заявленный КПД Не менее 80%
Выходные параметры +5В (± 5%) 28A
+12В (± 5%) 60,0A
-12В (± 10%) 0,8A
+5VSB (± 5%) 3,0A
+3,3В (± 5%) 30A
Распределение нагрузки, в сумме по каналам +12В < 720 Вт
+3,3В & +5В < 180 Вт
+3,3В, +5В & +12В < 750 Вт
Защита выходного напряжения Перегрузка по мощности, перегрузка по напряжению, защита от короткого замыкания
PFC (Power Factor Correction) Активный
Среднее время наработки на отказ (MTBF)100 тыс. часов
PFC (Power Factor Correction) Активный
Габариты150 x 140 x 86 мм
Классы безопасности и сертификация надзорными органами CE EN55022:1998/A1:2000/A2:2003 CLASS B EN 61000-3-2:2000, EN 61000-3-3:1995/A1:2001 EN55024:1998/A1:2001/A2:2003, FCC FCC Part 15 & Part 2 (CISPR 22 CLASS B), C-TICK AS/NZS CISPR 22:2002 CLASS B, UL UL 60950-1, CSA CSA C22.2 NO. 60950-1, TUV EN 60950-1, CB IEC 60950-1
Гарантия5 лет; доступ к клиентской службе и службе технической поддержки Corsair

Упаковка, комплектация, впечатления

Corsair TX750W

Corsair TX750W

Corsair TX750W

Дизайн передней стороны розничной упаковки Corsair TX750W выдержан в оранжево-черных оттенках на фоне сотовой структуры вентиляционной решетки БП. Тыльная сторона коробки отведена под детальное описание ключевых возможностей БП на английском, испанском и французском языках, плюс нагрузочные характеристики, диаграммы КПД и шума в зависимости от нагрузки.

Комплект поставки Corsair TX750W

Комплект поставки состоит из блока питания Corsair TX750W, упакованного в "фирменный" пакет, силового кабеля питания, комплекта подвязок для кабелей, пакетика с крепежом и фирменными шильдиками, кабельной стяжки и бумажного руководства пользователя.

Corsair TX750W

Блок питания Corsair TX750W имеет достаточно типичный дизайн для систем подобного класса: стальной корпус, стойкое покрытие черного цвета, 120-мм вентилятор системы охлаждения, полностью занимающий нижнюю плоскость корпуса.

Кабельное хозяйство Corsair TX750W

Кабельное хозяйство блока питания Corsair TX750W включает в себя стандартный 24-контактный кабель АNQ длиной 610 мм с отделяемым 4-контактным разъемом; один 8-контактный кабель EPS12V (+12В) длиной 610 мм с отделяемым 4-контактным разъемом; четыре 6+2-контактных кабеля PCI-E длиной 610 мм (у модели TX650W таких кабелей два); два 6-контактных кабеля SATA длиной 864 мм с четырьмя разъемами стандарта SATA; два 4-контактных кабеля Molex для питания периферии длиной 1016 мм и 450 мм; один 4-контактный разъем для флоппи-дисковода.

Кабельное хозяйство Corsair TX750W

Как видите, длины кабелей блока питания более чем достаточно для конструирования системы даже в корпусе больших нестандартных размеров.

Внутреннее строение блока питания Corsair TX750W

Внутреннее строение блока питания Corsair TX750W примечательно плотным монтажом почти всех компонентов схемы на единой печатной плате, на которой также закреплены три теплоотводящих радиатора.

Сисвтема охлаждения

Конструкция обдувается 140-мм бесщеточным вентилятором D14BH-12 на двух шариковых подшипниках производства компании Yale Loon Electronics, рабочие параметры вентилятора - 12В/0,7А. Накладка из прозрачного пластика, закрывающая половину вентилятора, в совокупности с "сотовой" вентиляционной решеткой на одной из стенок БП формируют оптимальный воздушный поток внутри корпуса.

Как и что мы тестировали

Методика тестирования блоков питания, применяемая на данном этапе развития лаборатории 3DNews, полностью описана в ряде ранних публикаций, например, в одной из предыдущих статей, где есть не только описание стенда, но представлена расшифровка результатов автоматического измерения кросс-нагрузочных характеристик.

Наша методика тестирования БП и оборудование испытательного стенда в настоящее время находятся в стадии дальнейшего совершенствования, но в последнее время существенных изменений не вносилось. напомним, что наш стенд для тестирования БП позволяет обеспечить номинальную нагрузку только до 600 Вт.

Результаты тестирования

Заполняем параметры нагрузки тестового стенда согласно маркировке блока питания.

Характеристики Corsair TX750W

Поскольку полноценное автоматическое измерение динамических кросс-нагрузочных характеристик блоков питания мощностью более 600 Вт на нашем тестовом стенде чревато перегрузкой и выведением из строя измерительного оборудования, при исследовании возможностей Corsair TX750W придется ограничиться статическим, "ручным" режимом.

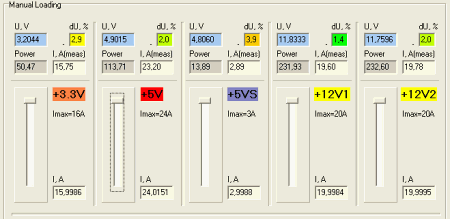

Нагрузив каналы 3,3 В и 5 В доступным нам максимумом, удалось лишь выяснить, что такие нагрузки для Corsair TX750W несущественны, и отклонение лишь по 3,3В каналу приближается к 3%, что, впрочем, далеко до границ, обусловленных стандартом. В конце концов, даже запредельная для нашего стенда суммарная нагрузка 643 Вт (см. скриншот ниже) никоим образом не смогла вывести Corsair TX750W из границ средних отклонений, при этом даже суммарная 40-амперная нагрузка 12В канала отозвалась лишь незначительным 2% отклонением. Конечно, эти данные никак не могут предсказать "поведения" этого БП при полной 750-Вт нагрузке, но измеренные данные позволяют вполне достоверно судить о высоком качестве напряжений, получаемых при более чем 85% нагрузке.

 Corsair TX750W

Субъективная (без приборов, на слух) оценка шумовых характеристик блока питания Corsair TX750W позволяет говорить о достаточно тихой работе системы даже при максимально достигнутой нами нагрузке. Для наглядности – график шумовых характеристик Corsair TX750W, декларируемый производителем.

Шумовые характеристики Corsair TX750W

В завершение - еще один график от Corsair: КПД блока питания TX750W при различных питающих напряжениях, под различной нагрузкой.

Нагрузочные характеристики Corsair TX750W

Итого

Радует, что блок питания Corsair TX750W к моменту написания статьи уже достаточно широко представлен в российской рознице; средняя цена, судя по различным предложениям - чуть выше $150.

Покупатель Corsair TX750W приобретает за свои деньги мощный 750 Вт блок питания с качественный 60-амперной шиной +12В и большим запасом по шинам +3,3В/5В; сертифицированный по спецификациям NVIDIA SLI и оснащенный эффективной тихой системой охлаждения. Можно сказать, что блок питания Corsair TX750W рассчитан на потребителя в лице требовательного энтузиаста-оверклокера или геймера, желающего приобрести производительный современный БП с оптимальной ценой. Покупателя также вряд ли оставят равнодушными такие дополнительные параметры покупки, как наработка на отказ, нормированная на уровне не менее 100 тыс. часов, и пятилетняя ограниченная гарантия.
